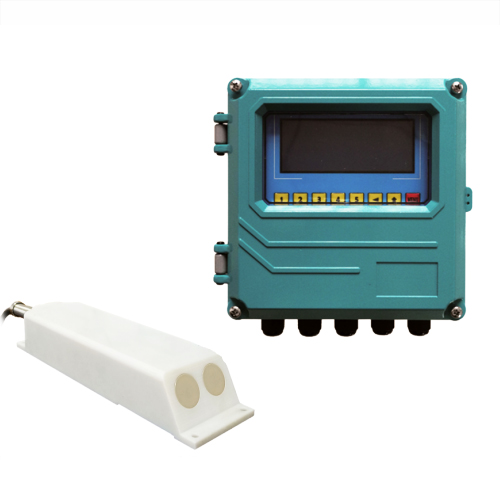

TD-F6L900在線多普勒流速流量儀
二、原理
多普勒流量計原理:當超聲波聲源和觀察者做相對運動時,觀察者接收到的頻率與超聲波聲源頻
率不同。因此,相對于超聲波換能器的隨水移動的小顆粒、小氣泡也會使換能器接收頻率的改變,且
隨水中懸浮運動速度的增加而增加,由此測出多普勒頻移,換算得到多普勒流量計所處水的流速。再
乘以渠道的截面積,得到流量信息。
因為聲音在水中傳播速度與水溫密切相關,所以多普勒原理進行流速測量需獲得水中聲音傳播的
速度。因此設備內置了溫度傳感器用于溫度測量,進而修正聲速。液位深度測量采用擴散硅壓力傳感
器,測量流速傳感器所處位置距離液面的距離。
三、特點
采用 Modbus 通信協議,利用 RS485 總線進行通信
水下傳感器設備安裝方便;有金屬底座固定裝置,安裝簡單
設備全部采用電子設計,寬電壓供電,低功耗,無機械部件
具有測量準確、穩定的優點,可靠性高,抗干擾性強
應用范圍**,可以在自來水到黃河水的各種水環境中應用
三、參數四術參數
測量種類:點流速、液位、溫度、流量
顯示:儀表12964液晶顯示
選配:選配內置超聲波液位計、電導率傳感器
測量方式:在線式
測量原理:聲學多普勒法,速度面積法
流速:量程:0.021m/s~6.00m/s,精度:±1.0%±1cm/s
水位:量程:0.03m~5m(可定制 10m) 工作水深:0.1~5m
瞬時流量范圍:1L/s~99.99m3/s
累計流量范圍:0.1m3~999999m3
工作電壓:DC12-18V
功耗(DC12V):1-3W
數據更新周期:6s~60s(可調)
防護等級:IP68
輸出信號:Modbus RS485
輸出信號內容:點流速、瞬時流量、水位、溫度
液體壓力要求:自然環境狀態下,1 個標準大氣壓
可靠性 MTBF:>25000h
公司有多種明渠流量計,在線多普勒可供選擇
