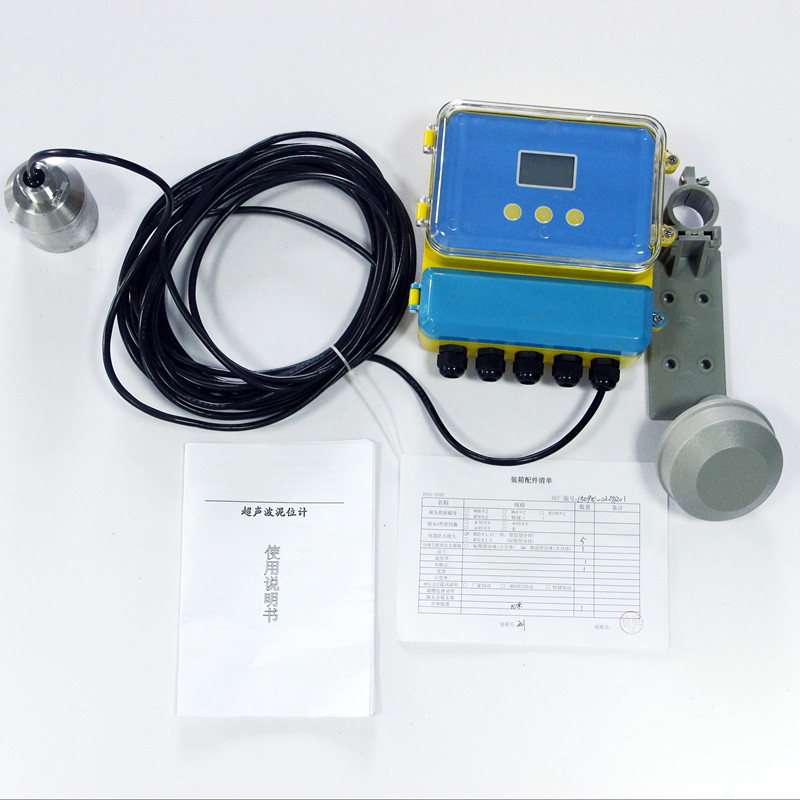

超聲波淤泥界面儀菜單簡易設置操作說明
本公司生產的超聲波淤泥界面儀、超聲波泥位計,使用全中文的菜單,進行簡易的設置,就能滿足客戶不同的需求。正常情況下,按照說明書的安裝要求,安裝好設備后,只需要設置以下幾個參數,設備就可以正常使用了。
◇進入菜單項 ◇移動光標
◇確認菜單項 ◇選擇菜單項
◇確認參數修改 ◇參數修改

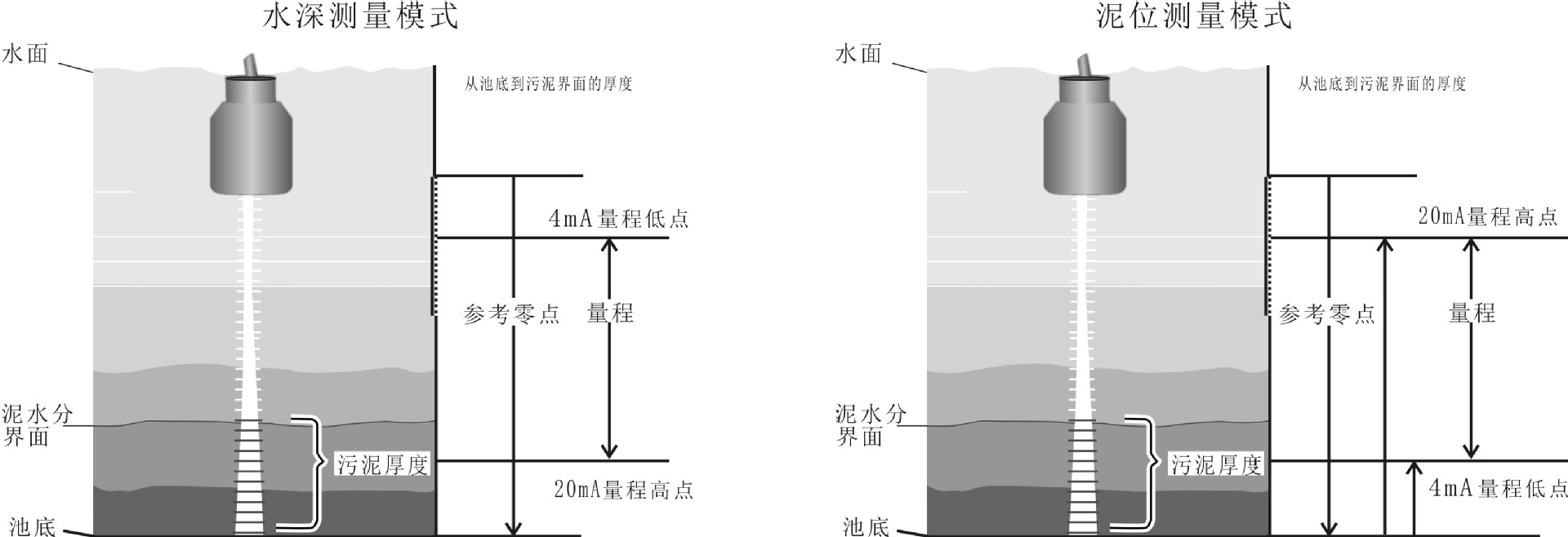

附圖1.1 水深測量示意圖 附圖1.2 泥位測量示意圖
功 能 |
分體型 |
量 程 |
常規量程是5米、10米、15米、20米 可以定做30米、40米、50米、60米、70米等特殊量程 |
測量精度 |
1%~3% |
分辨率 |
5mm或0.5%(取大者) |
顯 示 |
中文液晶顯示 |
模擬輸出 |
4~20mA/750Ω負載 |
繼電器 輸 出 |
單通道為2組 AC 250V/ 8A或DC 30V/ 5A 狀態可編程 |
供 電 |
標配220V AC+15% 50Hz 可選24VDC 120mA 定做12VDC或電池供電 |
環境溫度 |
顯示儀表-20~+60℃, 探頭-20~+80℃ |
通 信 |
可選485,232通信(廠家協議) |
防護等級 |
顯示儀表IP65,探頭IP68 |
探頭電纜 |
可達100米,標配10米 |
探頭安裝 |
根據量程和探頭的選型 |
產品功耗 |
用24V電源供電,不帶繼電器功耗是100mA,帶一個繼電器是要120mA,2路繼電器145mA,3路繼電器要170mA,4路繼電器要190mA. 具體功率如下: 無繼電器是24×100mA=2.4W; 1路繼電器是24×120mA=2.9W;2路繼電器是24×145mA=3.5W; 3路繼電器是24×170mA=4.1W;2路繼電器是24×190mA=4.6W; |
*大量程 |
離壁距離 |
*大量程 |
離壁距離 |
*大量程 |
離壁距離 |
5米 |
0.5米 |
10米 |
1.0米 |
15米 |
1.5米 |
*大量程 |
離壁距離 |
*大量程 |
離壁距離 |
*大量程 |
離壁距離 |
20米 |
2米 |
30米 |
3米 |
40米 |
4米 |
2.50KHz的超聲波探頭
*大量程 |
離壁距離 |
*大量程 |
離壁距離 |
*大量程 |
離壁距離 |
5米 |
1米 |
10米 |
2米 |
15米 |
3米 |
*大量程 |
離壁距離 |
*大量程 |
離壁距離 |
*大量程 |
離壁距離 |
20米 |
4米 |
30米 |
5米 |
40米 |
6米 |

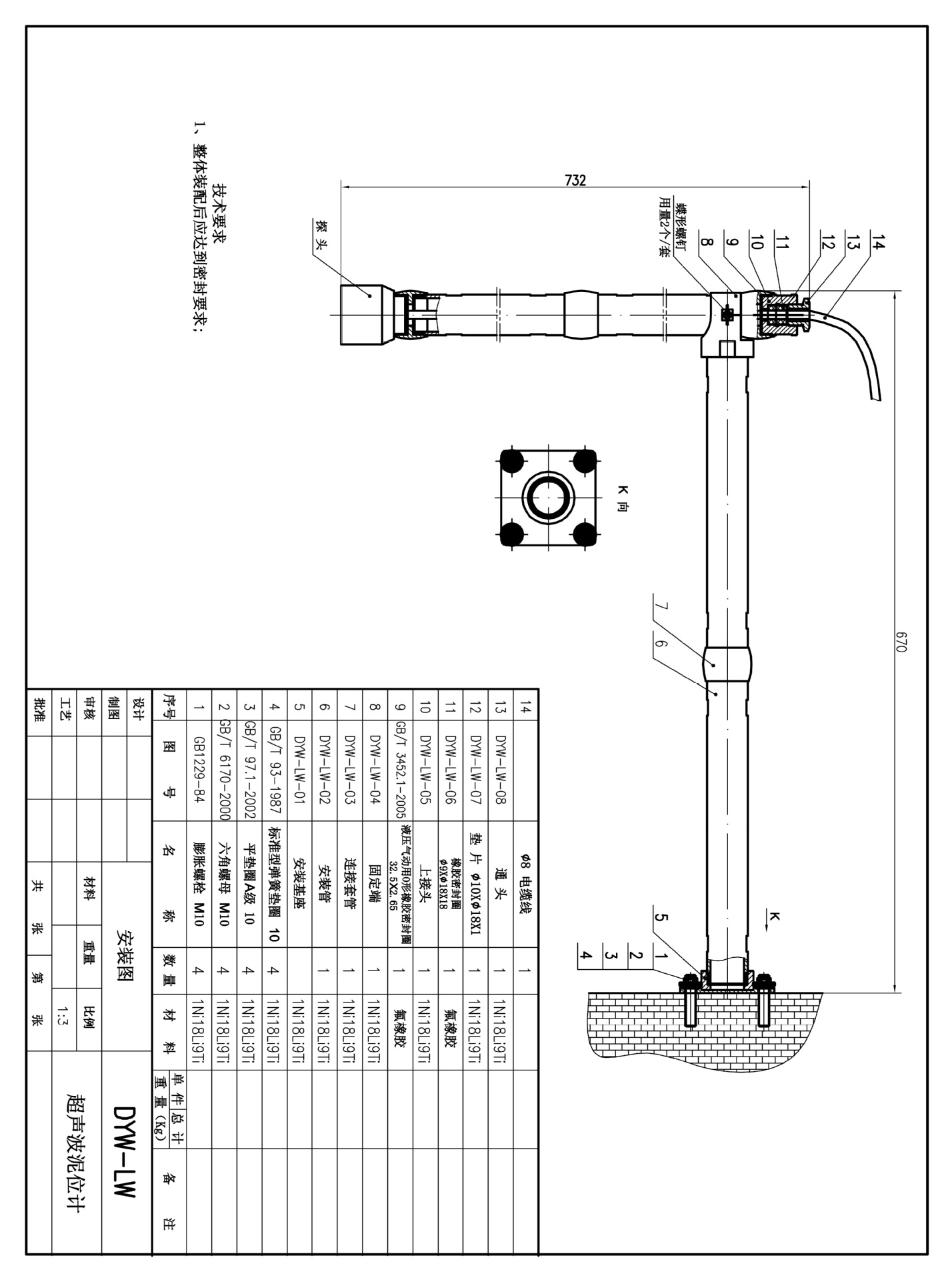

4.1.2淤泥界面儀選配安裝支架尺寸圖和安裝圖
超聲波淤泥界面儀安裝支架屬于選配件。
4.2淤泥界面儀安裝尺寸

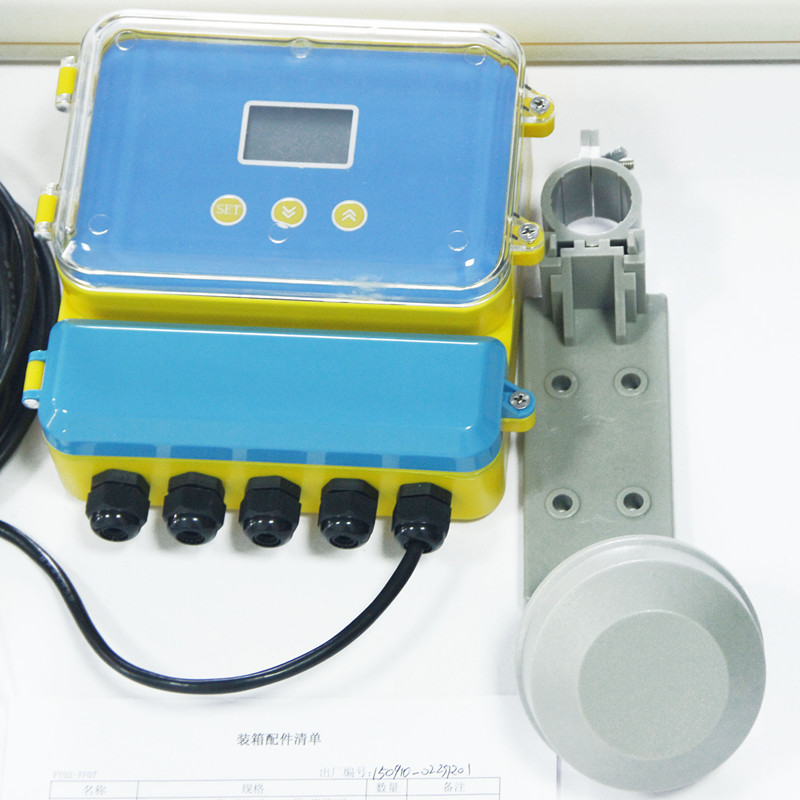

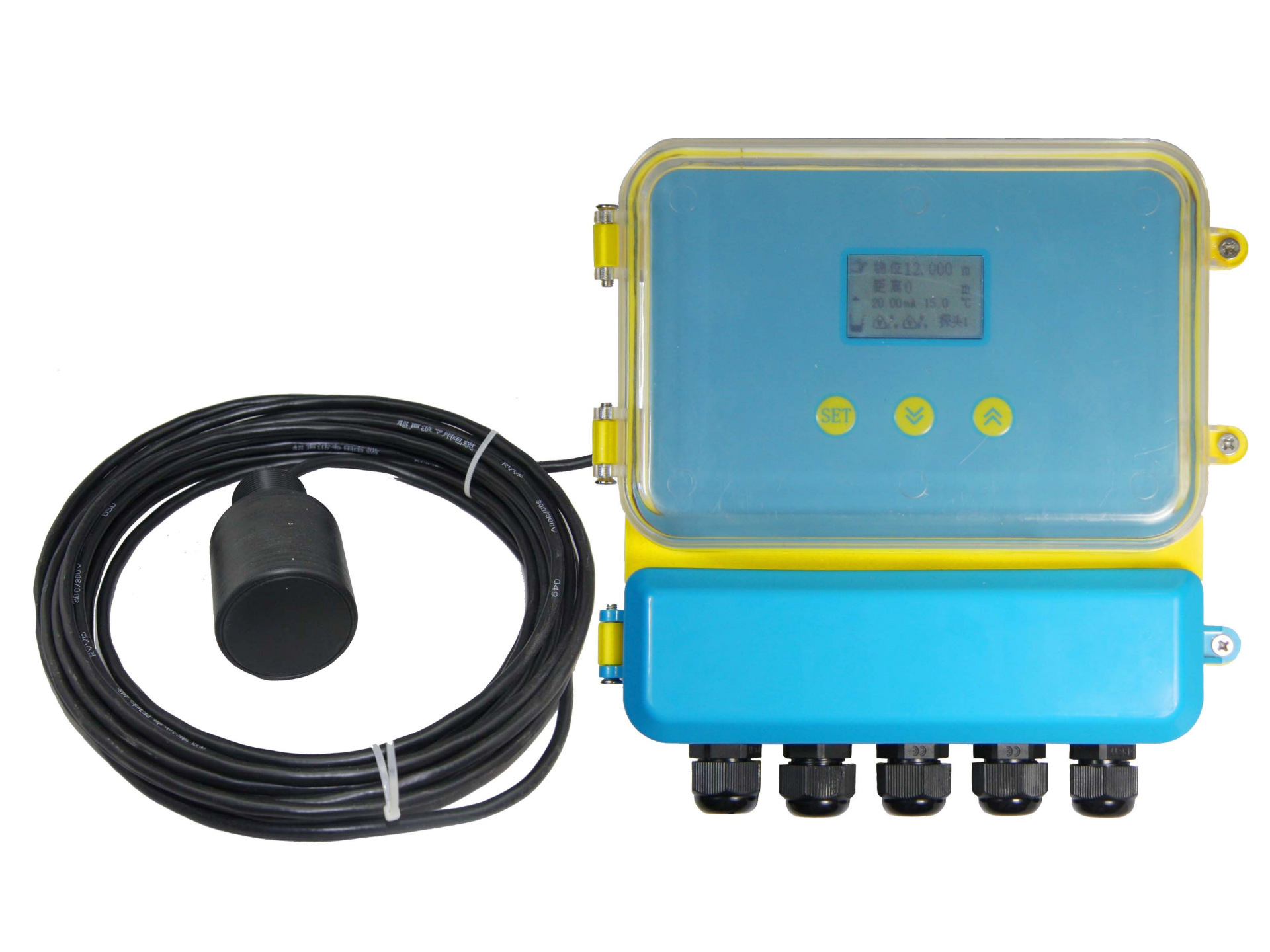

⑴本系列分體型超聲波淤泥界面儀顯示儀表外形圖
超聲波淤泥界面儀

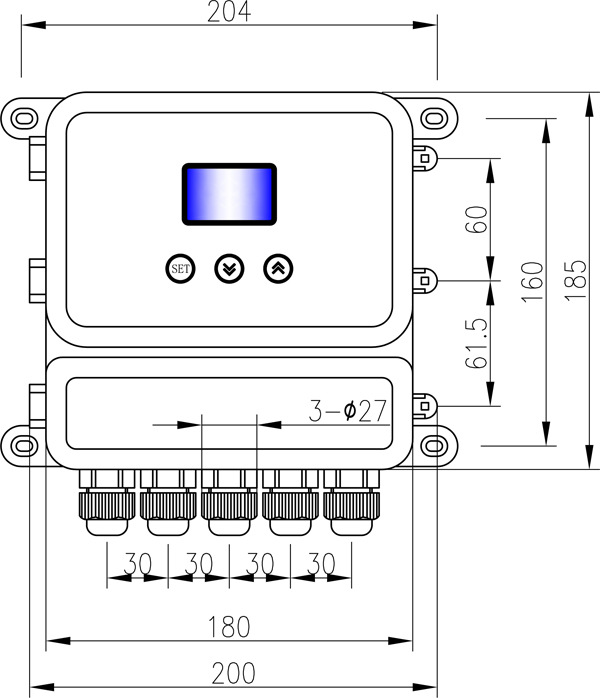

(2)本系列分體型超聲波淤泥界面儀顯示儀表尺寸圖
超聲波淤泥界面儀

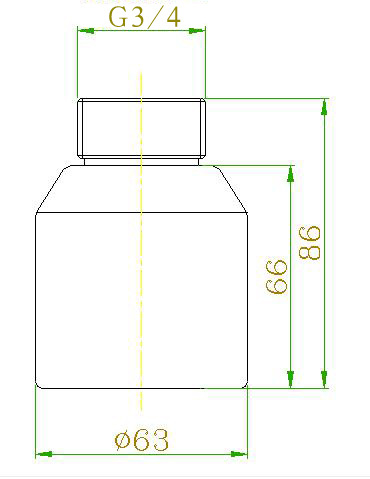

(3)本系列分體型超聲波淤泥界面儀探頭尺寸圖
4.3電氣接線圖

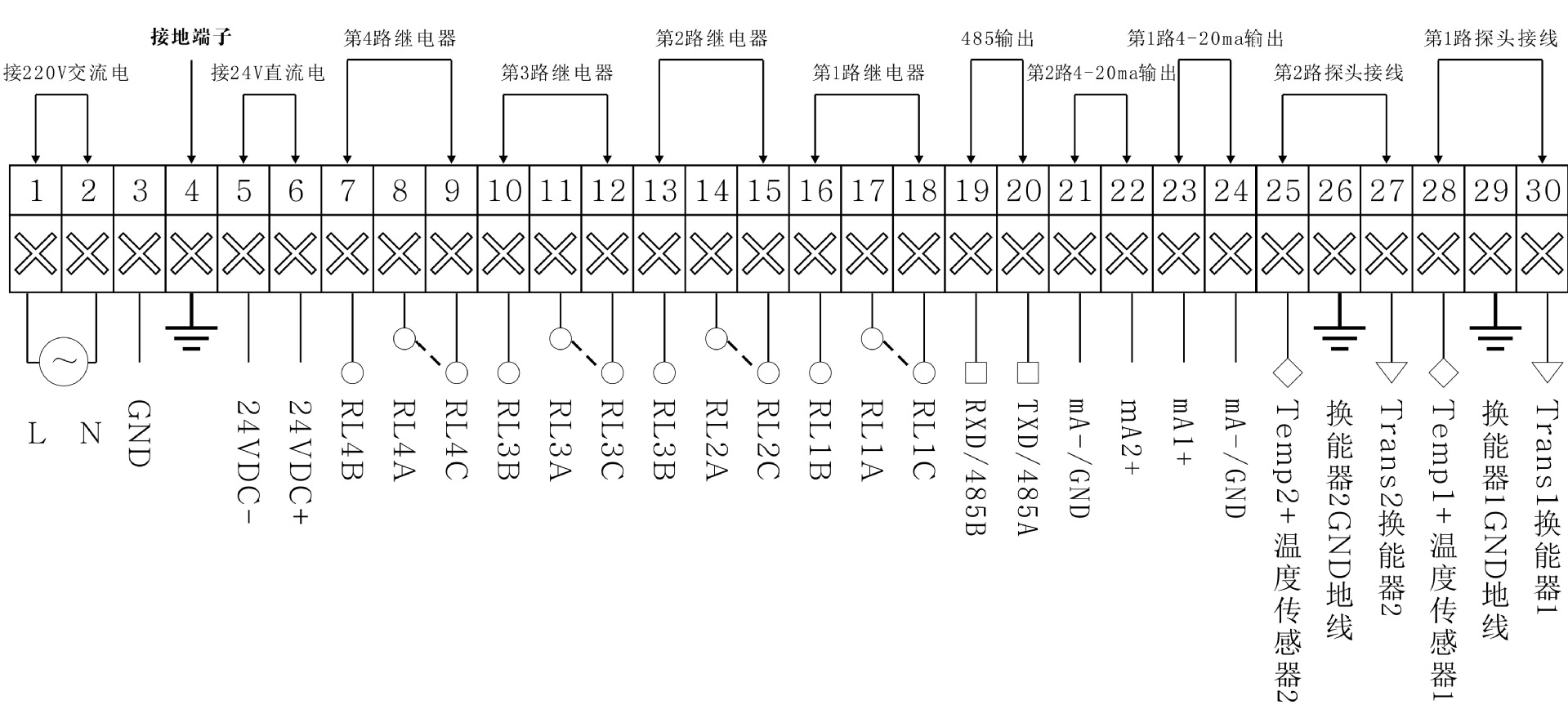

(1)超聲波淤泥界面儀電氣連接圖:

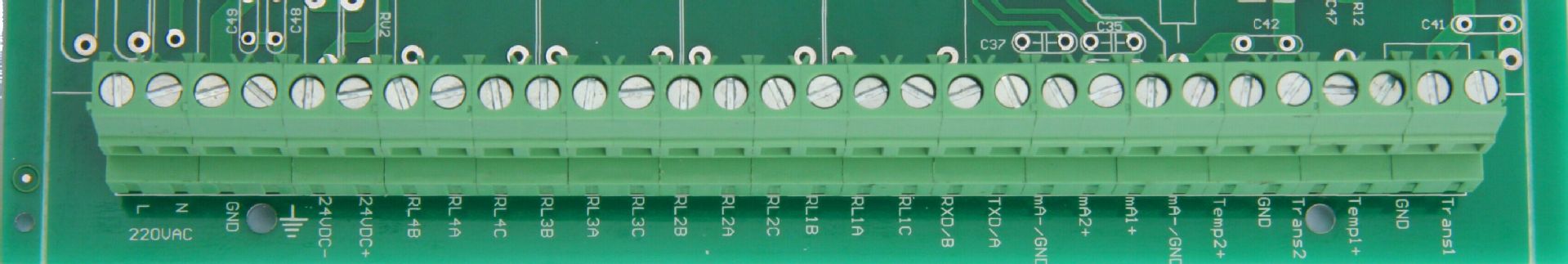

◆淤泥界面儀接線端子示意圖
六、菜單界面及操作說明:

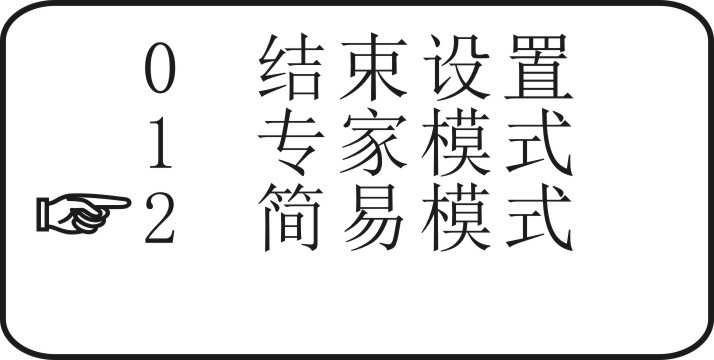

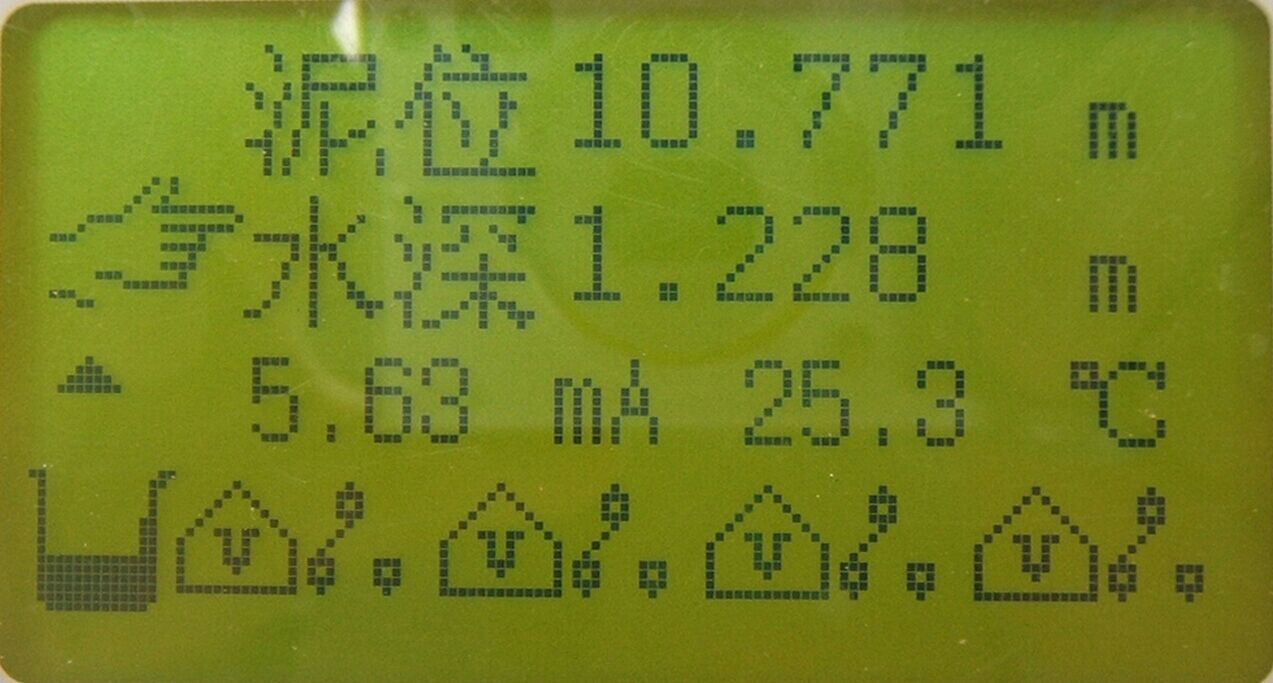

① 在運行模式界面按Set鍵進入選擇菜單界面:
再按SET鍵選擇“1專家模式”進入一級菜單。

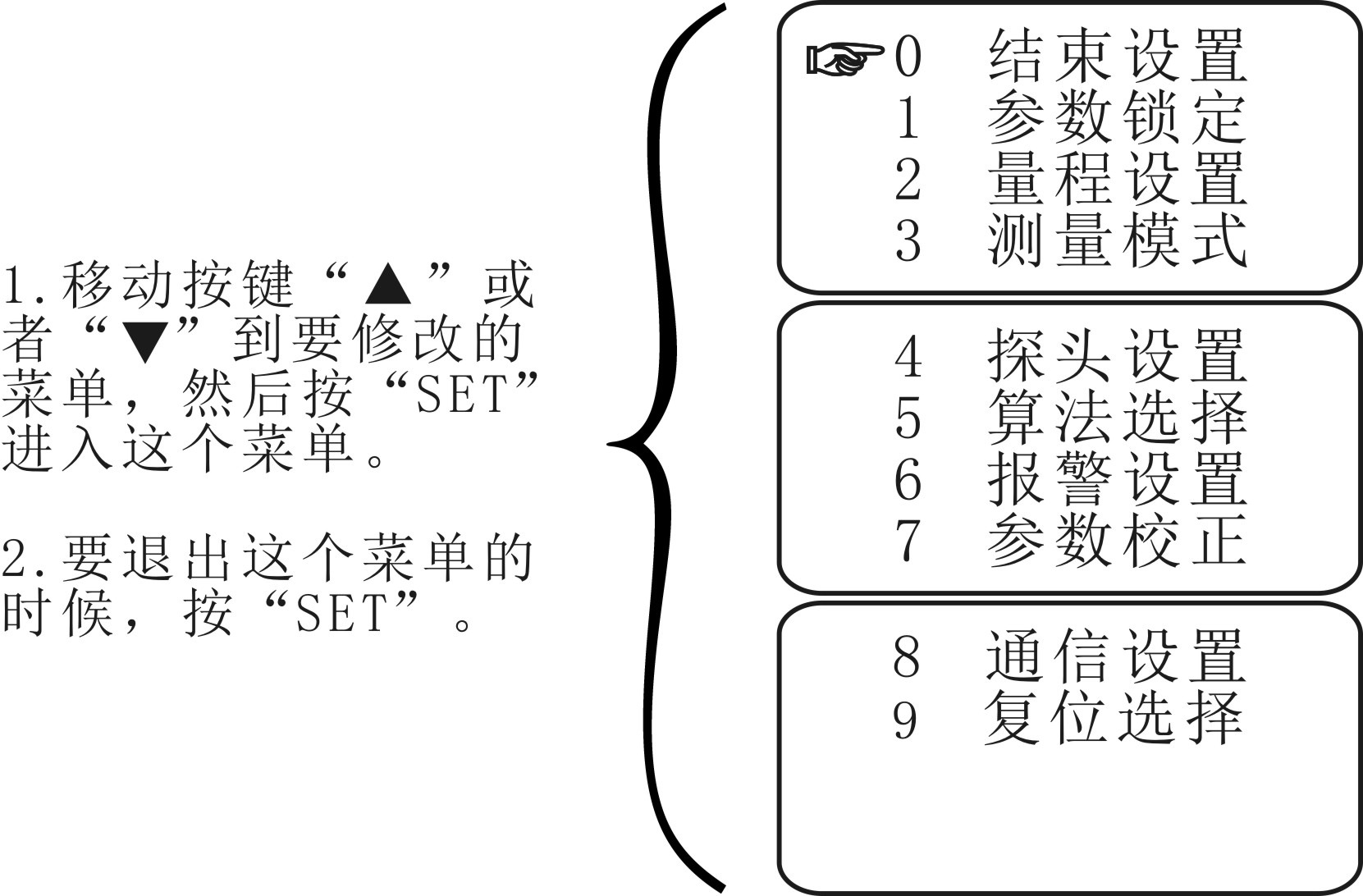

② 一級菜單各項說明:
◆參數沒有被鎖定的一級菜單界面:
◆參數鎖定的一級菜單界面

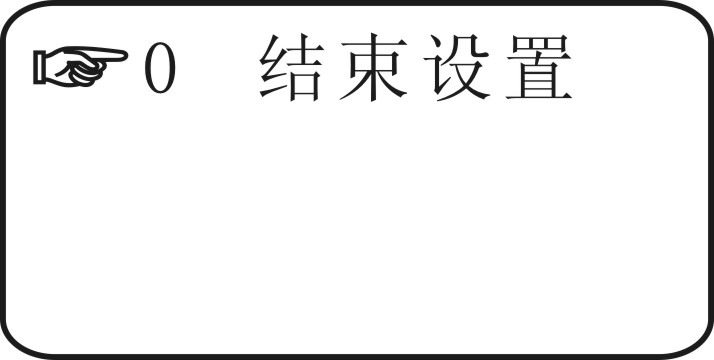

◆“0結束設置”
當選擇此項時,按Set鍵將退回到運行模式界面。
◆“1 不鎖定”
菜單不鎖定,允許別人改動。

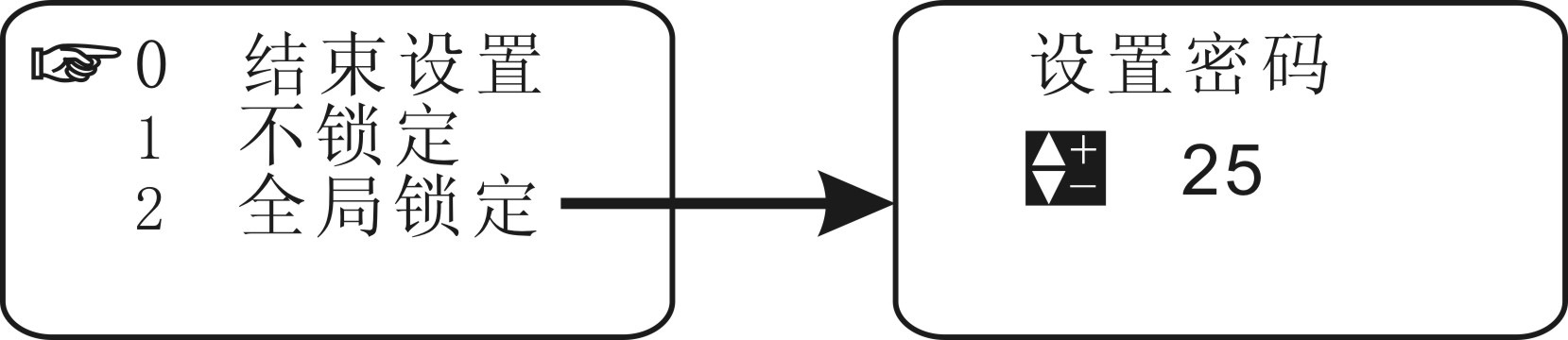

◆“2 全局鎖定”
菜單上鎖,當你的參數設置好,不希望別人隨意改動,把菜單上鎖,這樣就要輸入密碼才能解鎖進行菜單操作。本流量計的初始密碼為25,用戶可以修改初始密碼任意設置自己的密碼(特別提醒請記住自己設置的密碼,如若忘記應與廠家聯系)。
不鎖定:不鎖定,那將所有的菜單都可以隨意修改。
全局鎖定:全局鎖定后,必須輸入密碼才能修改。

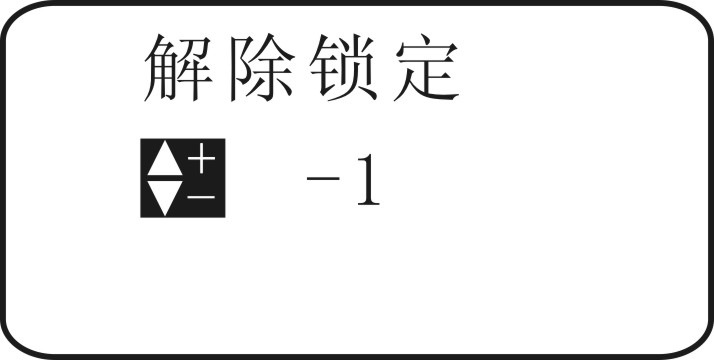

★當參數被鎖定時,按Set鍵進入?yún)?shù)鎖定的解鎖界面:

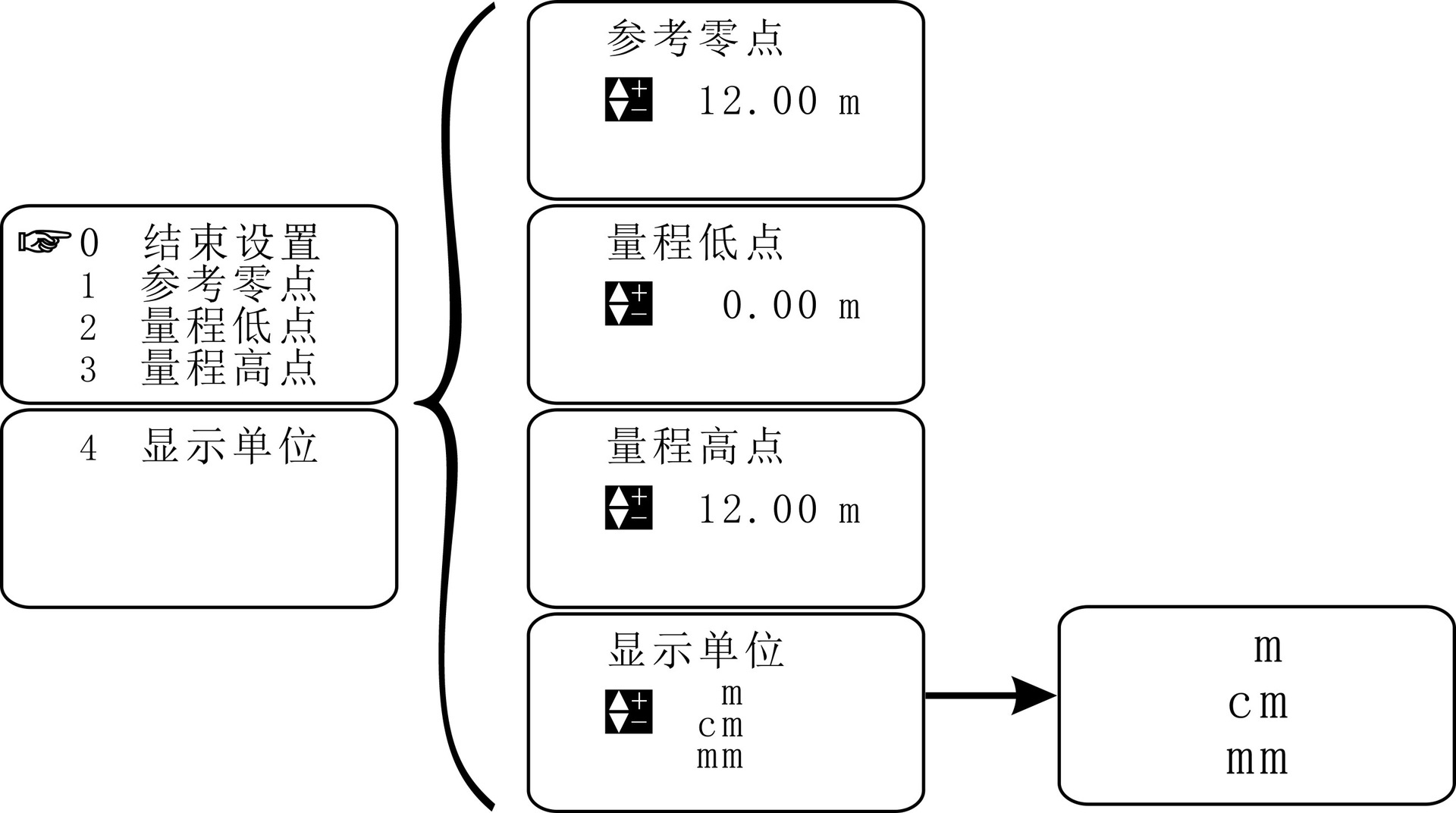

◆“2量程設置”
設置參考零點、量程高點、量程低點、顯示單位。
參考零點:設置淤泥界面儀參考零點,這個主要是物位測量的時候才有意義;出廠設置默認*大量程。
量程低點:設置淤泥界面儀4mA對應輸出的測量值;出廠設置默認為0。
量程高點:設置淤泥界面儀20mA對應輸出的測量置;出廠設置默認為*大量程。
顯示單位:有m、cm、mm三種單位可以選擇,m: 以米顯示,cm: 以厘米顯示,mm: 以毫米顯示,出廠設置默認為cm。

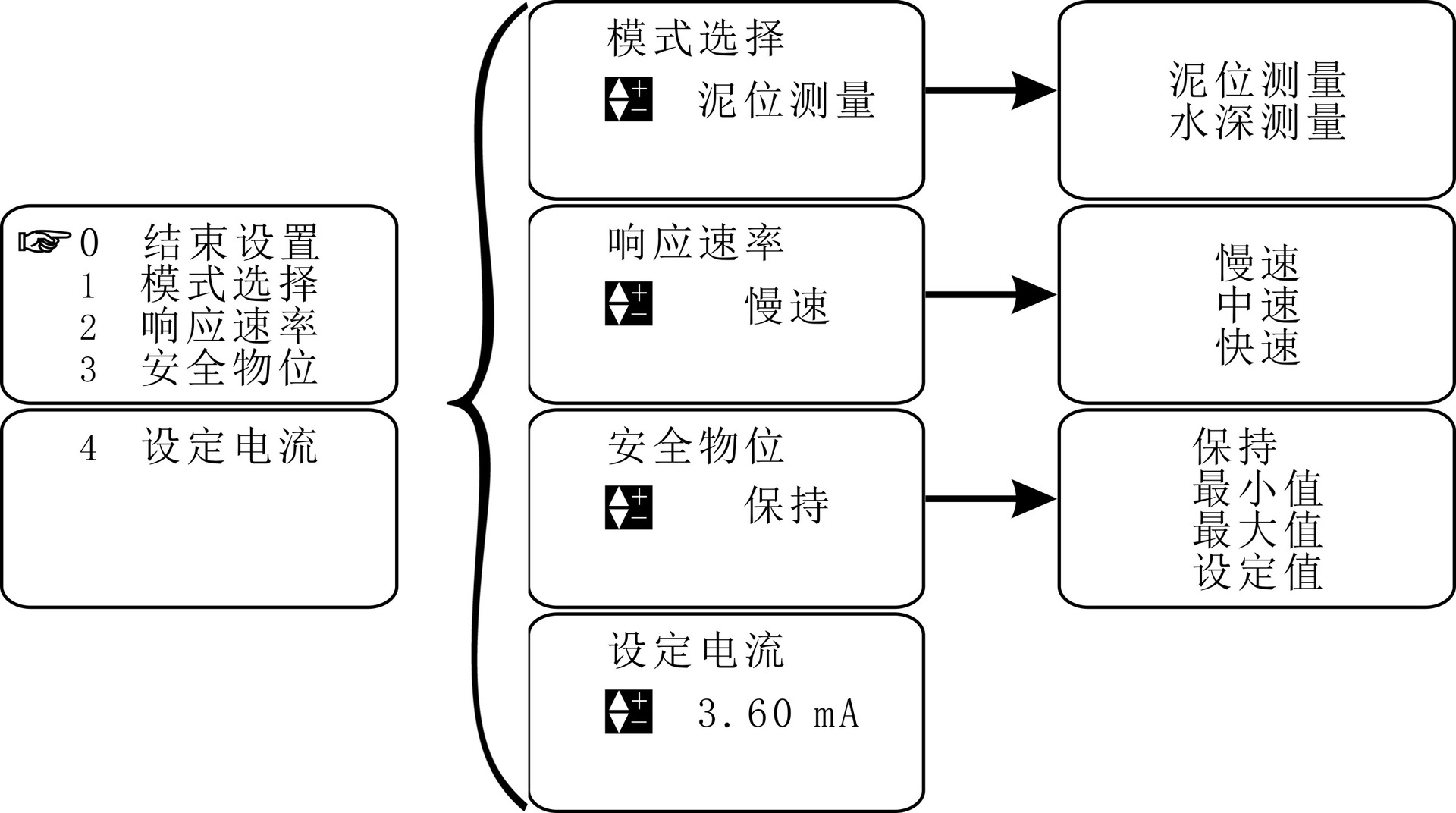

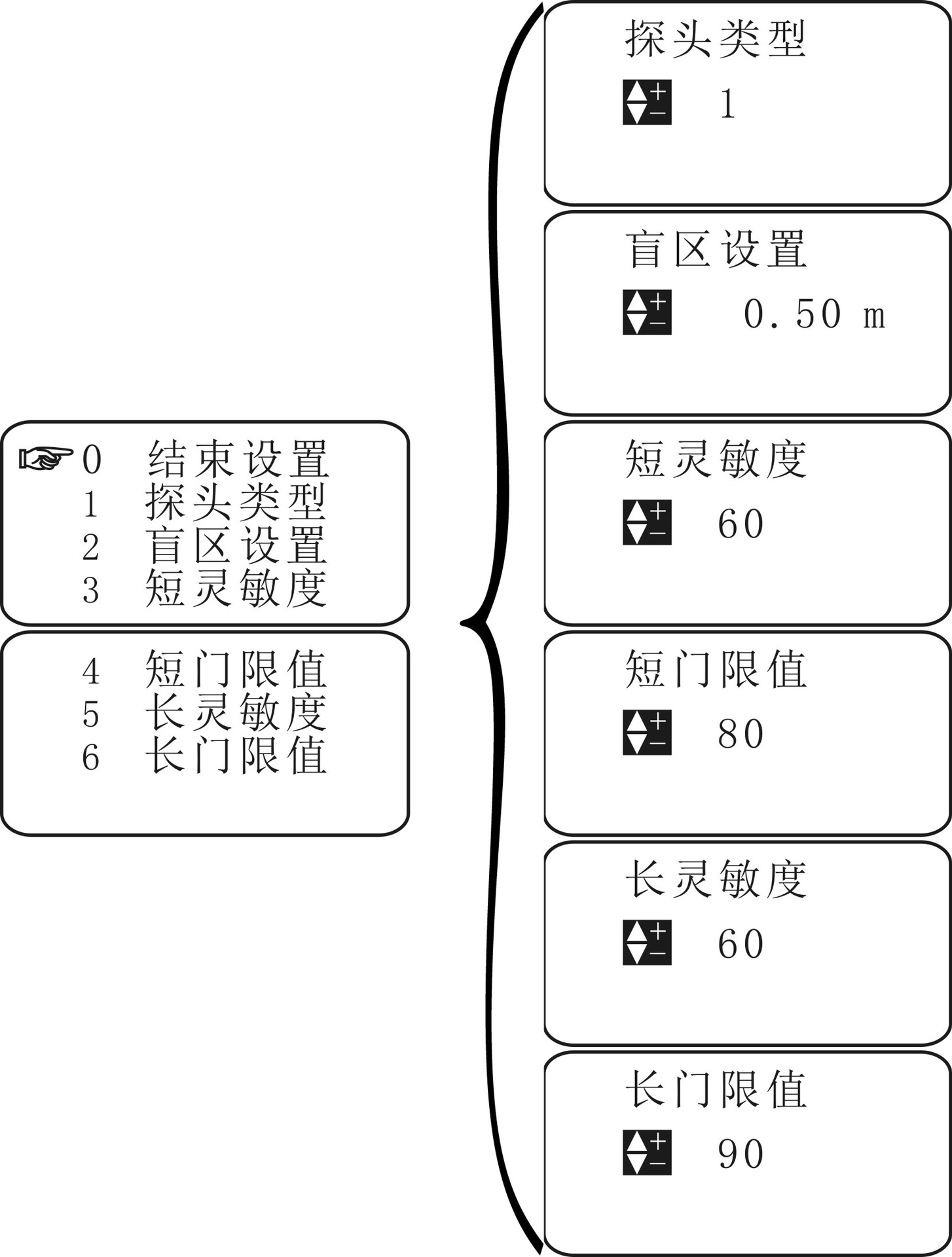

◆“4探頭設置”(這項參數請不要修改)
選擇探頭及設置相關參數。
探頭選擇:有1~9共九項可以選擇。根據探頭上的標簽選擇,出廠設置默認為5。
盲區設置:設置探頭的近端盲區,出廠設置默認為0.30。

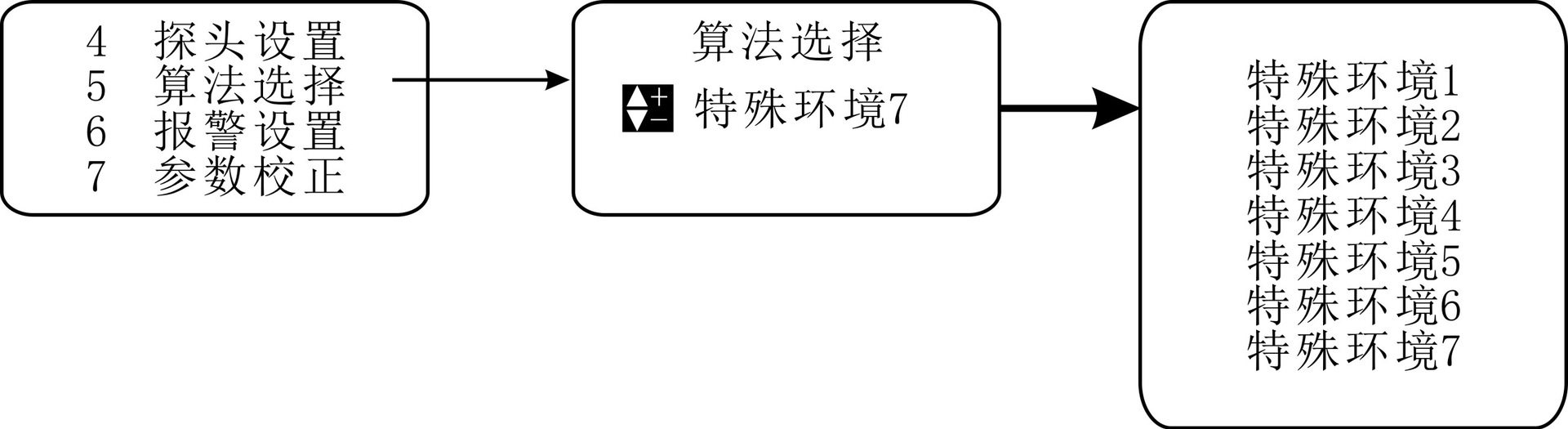

◆“5算法選擇”(這項參數請不要修改)
算法選擇:有特殊環境一、特殊環境二、特殊環境三、特殊環境四、特殊環境五、特殊環境六、特殊環境七,共七項可以選擇。出廠設置默認為特殊環境七。

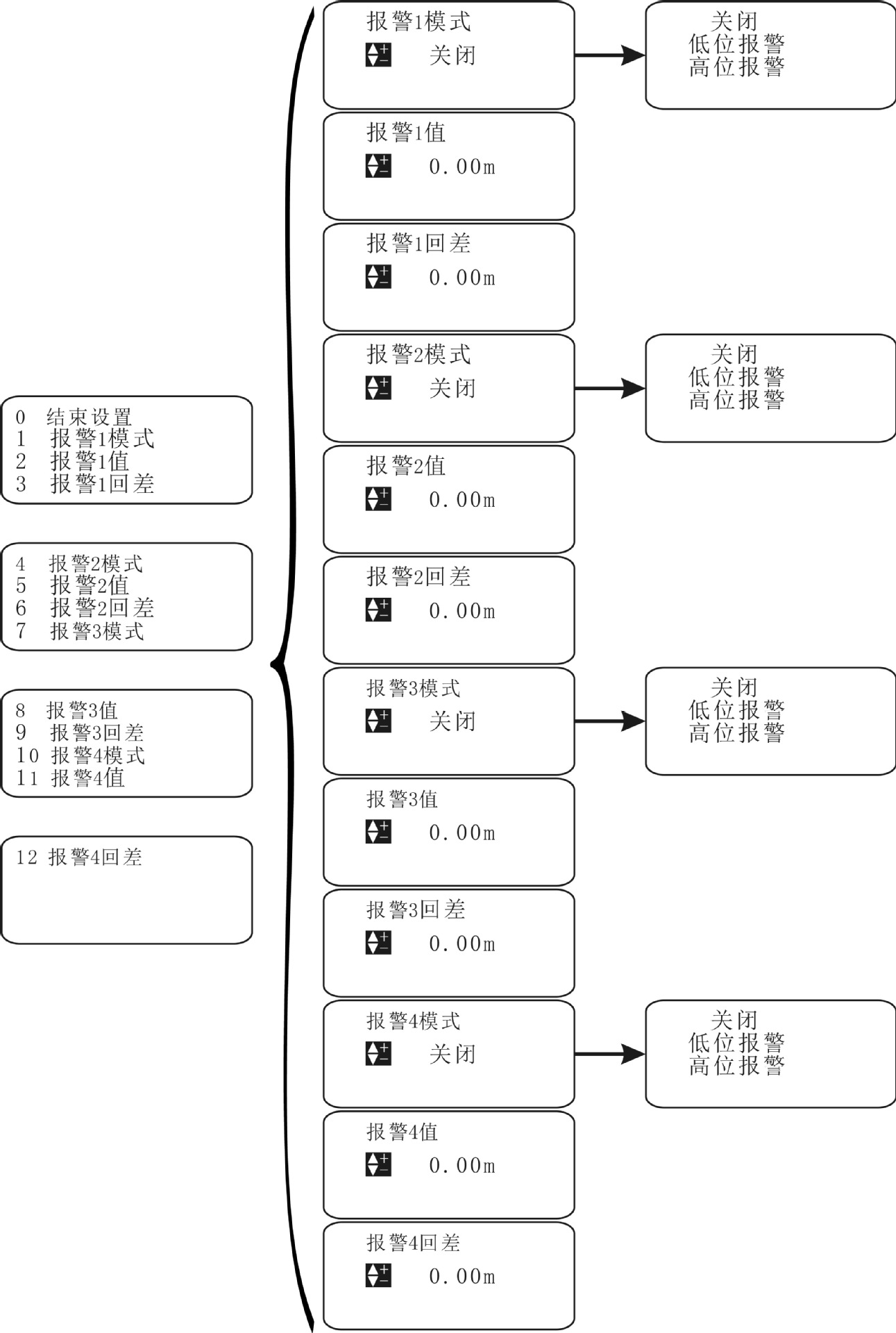

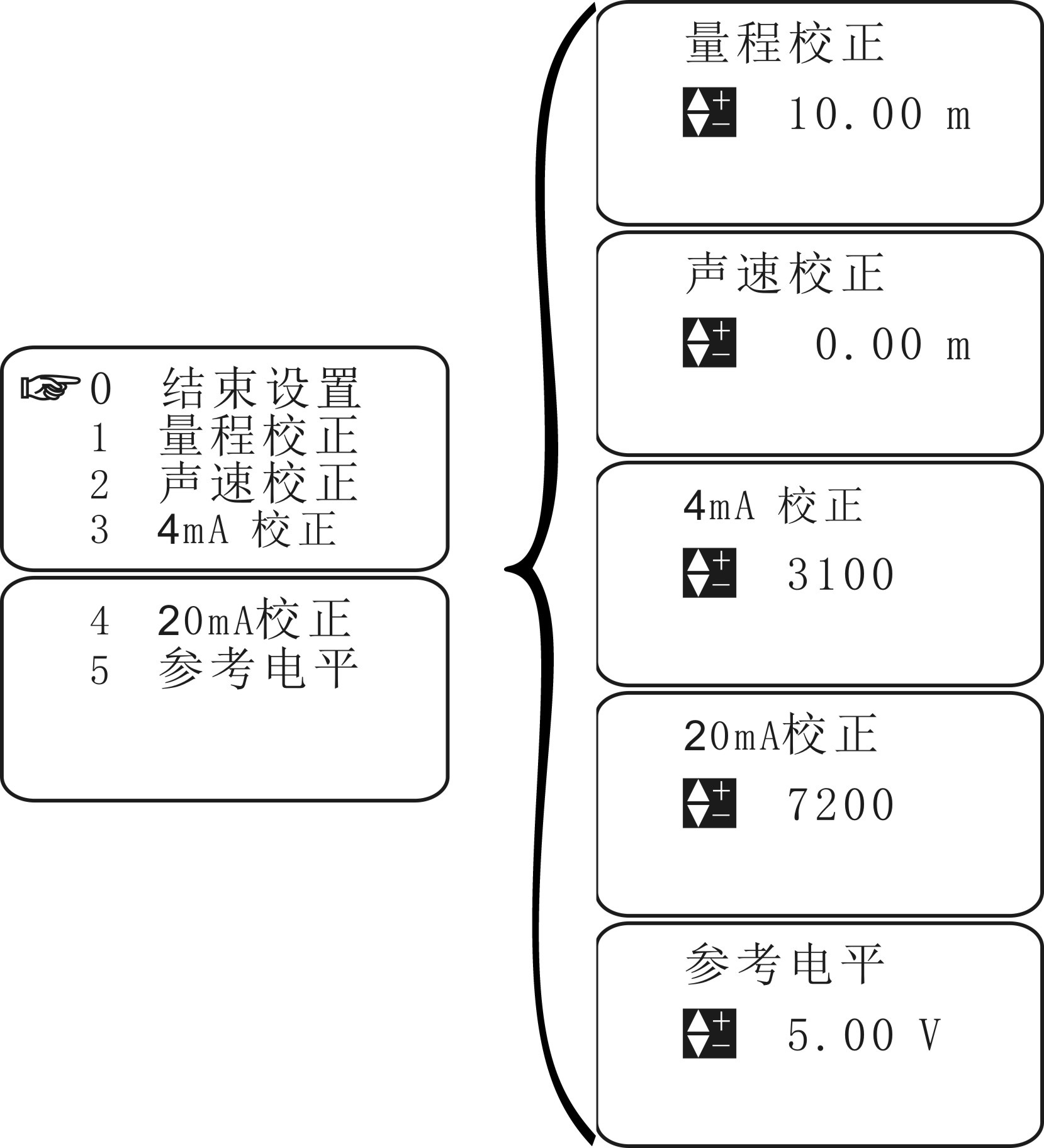

◆“7參數校正”(這項參數請不要修改)
進行量程校正、聲速校正、電流輸出校正、參考電平校正操作。
量程校正:輸入實際值,系統自動進行量程校正。出廠設置默認為測量值。
聲速校正:輸入實際值,系統自動進行聲速校正,運用在液體不是水的場合。例如:在汽油、丙酮、酒精等液體的場合,聲音在這些液體中的傳播速度不一樣,需要校正。
4mA校正:修改值,直到實際輸出電流為4mA為止。出廠設置默認為3100。
20mA校正:修改值,直到實際輸出電流為20mA為止。出廠設置默認為7200。
參考電平:輸入相應測試點測得的電壓值。出廠設置默認為5.00。
◆“8通信設置”
通訊地址:選擇通訊的地址,默認值為1。(在使用485通訊的時候,同一條485總線上的設備,必須設置為不同的地址,如果有相同的地址,就會使這兩個相同地址的設備的數據無法上傳。)
波特率:選擇通訊的頻率,有2400、4800、9600、19200可選,默認值為9600.

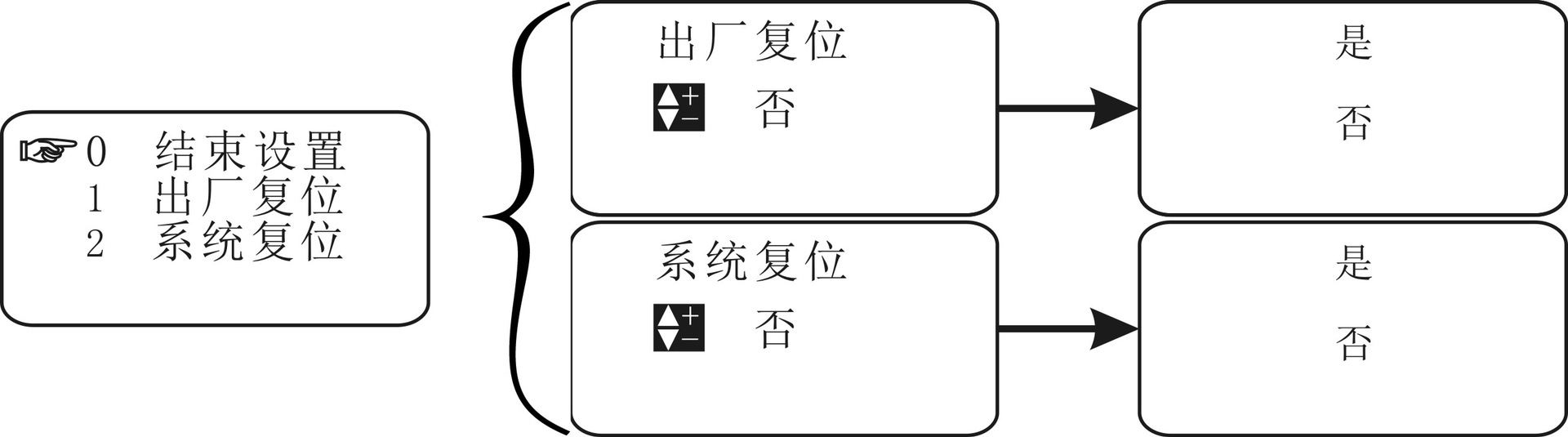

◆“9復位選擇”
出廠復位:是:恢復到剛出廠設置的狀態。否: 退出。出廠設置默認為否。系統復位:是:恢復系統設置。否:退出。出廠設置默認為否。
七、錯誤現象及處理
現象 |
原因 |
解決辦法 |
淤泥界面儀 不工作 |
電源未接好 |
檢查電源線 |
淤泥界面儀工作,屏幕顯示小喇叭符號沒有變化,如圖“”則是系統進入丟波狀態 |
1.被測距離超出淤泥界面儀量程 |
1.考慮更換長量程的淤泥界面儀 |
2.被測介質有強烈擾動,振動或者泡沫嚴重。 |
2.等待被測介質恢復平靜后,設備會自動恢復正常測量 |
|
3.周邊有變頻器、電動機等強干擾源
|
3.檢查周邊環境,做好電磁屏蔽。不可與變頻器、電動機用同一個電源,還要可靠接地。 儀表的進線和出現不可跟變頻器、電動機同一個線槽,或者單獨用鍍鋅管穿管保護。 |
4.探頭未對準被測泥面。 |
4.重新安裝探頭,垂直于泥面。 |
5.被測空間內有多余物體,比如垃圾等等 |
5.重新選擇合適的安裝位置,盡量避免干擾物出現。 |
6.泥位進入盲區。 |
6.抬高探頭安裝位置,或者將派泥位置改低。 |
7.被測液體含有泡沫、紊流或者泥沙含量大。 |
7.排除泡沫咨詢生產商。
|
8.沒有回波 |
8.探頭傾斜了,沒有對準目標 |
9.被測距離沒有超過淤泥界面儀量程,但是收不到回波信號。 |
9.可以選用低頻的探頭來測量。 |
