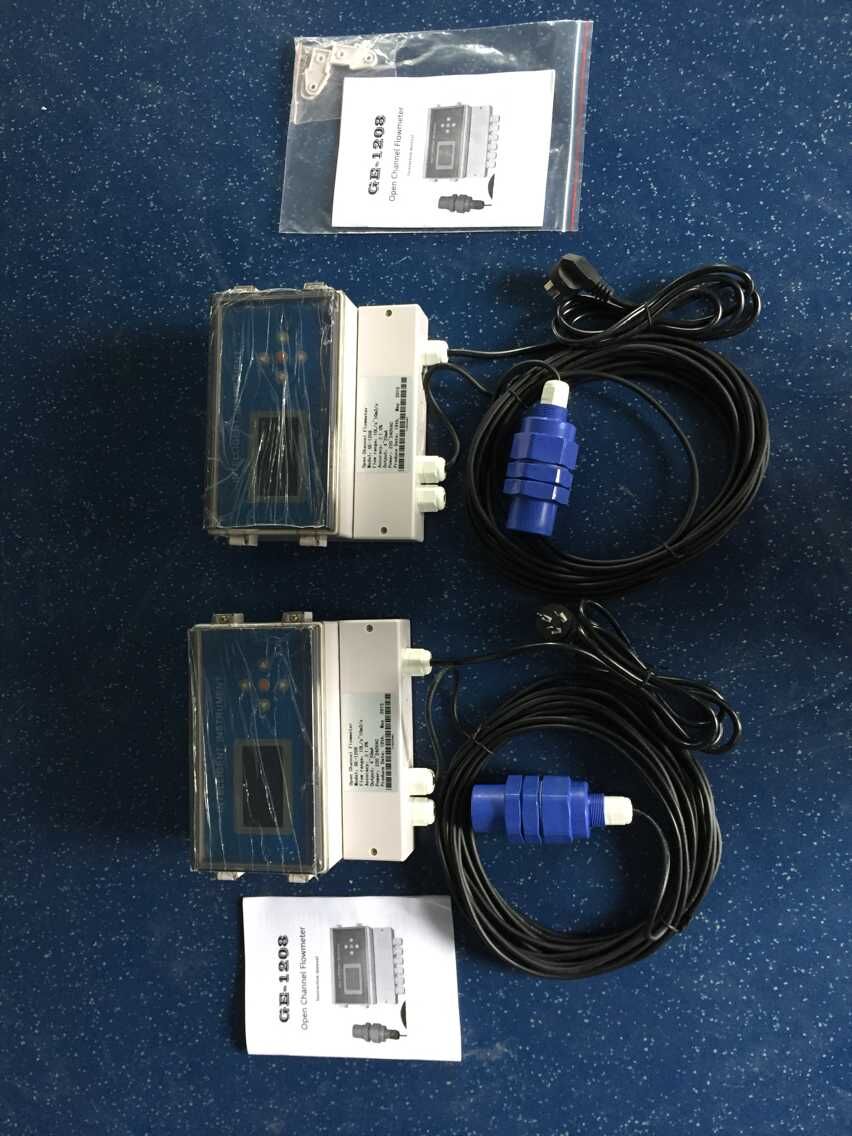

超聲波明渠流量計工作原理
更新時間:2019-07-30
1、顯示流量:儀表工作于流量計狀態,上電后顯示。流量顯示狀態下,顯示屏上有十項內容。①:瞬時流量的柱條顯示。粗黑色柱條長,表示瞬時流量大;柱條短,表示瞬時流量小。柱條長度到*下邊瞬時流量為“0”。柱條長度到*上邊,瞬時流量為柱條上方的數值。該數值對應參數表中的“系統參數”][20/24]“流量量程”。②:累計流量被清零的時間?!ぁぁ?/div>

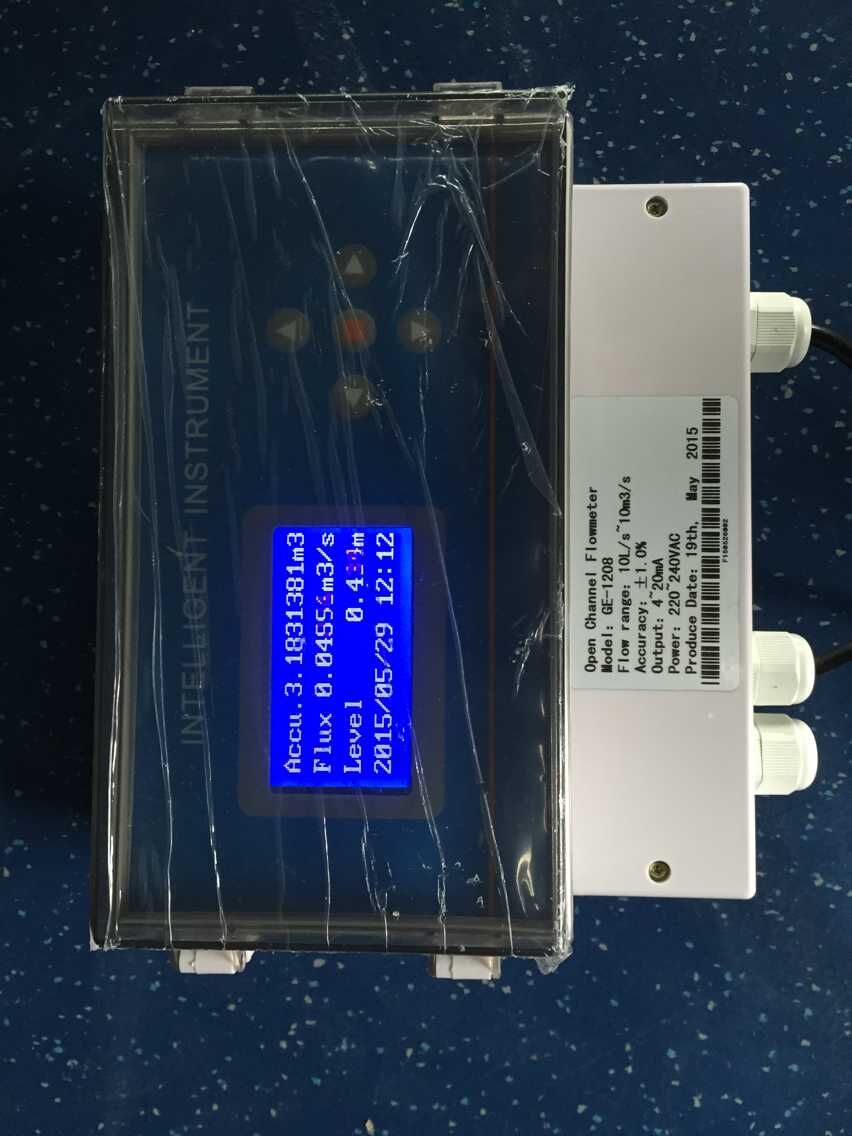

1、顯示流量:
儀表工作于流量計狀態,上電后顯示。流量顯示狀態下,顯示屏上有十項內容。
①:瞬時流量的柱條顯示。粗黑色柱條長,表示瞬時流量大;柱條短,表示瞬時流量小。柱條長度到*下邊瞬時流量為“0”。柱條長度到*上邊,瞬時流量為柱條上方的數值。該數值對應參數表中的“系統參數”][20/24]“流量量程”。
②:累計流量被清零的時間。“02.03.28.15:”表示02年03月28日15時累計流量回零。
③、④:儀表探頭收到校波、回波的狀態指示。收到校波或回波,對應的指示為“›”;沒收到校波或回波,對應的指示為“Ñ”。本儀表是通過超聲波測量的,儀表工作正常情況下,必須收到校波和回波。由于量水槽內水面波動,回波會閃動,或短時間收不到。儀表用回波消失前的數值替代。長時間收不到,則要檢查探頭安裝位置是否正常。如校波、回波都收不到,則要考慮探頭引線是否斷掉,或探頭是否損壞。
⑤:打印機指示。打印機在線,指示為“›”; 打印機不在線,指示為“Ñ”。儀表正在向打印機送數據,“›”閃動。
⑥:通訊狀態指示。與參數表設置有關(“串口參數”][1/5]“輸出口位”)。
“輸出口位”設置“232”:指示為“232” 字符。收到數據,“232”字符后出現“¬”;發送數據,“232”字符閃動。
“輸出口位”設置“485”:指示為“485” 字符。收到數據,“485”字符后出現“¬”;發送數據,“485”字符閃動。
“輸出口位”設置“調制解調器”:調制解調器在線,指示為“MD” 字符;調制解調器不在線,指示為“Ñ” 字符。收到數據,“MD”字符后出現“¬”;發送數據,“MD”字符閃動。“輸出口位”設置為“調制解調器”有兩種,“調制解調器1次”和“調制解調器4次”。分別表示當出現一次振鈴,或出現四次振零開始建立載波連接。當設為“調制解調器4次”時,調制解調器不在線時,指示為“232” 字符。
“輸出口位”設置為“GSM”:通訊模塊在線,并查到注冊,指示為“y” 符號;通訊模塊不在線,指示為“Ñ” 符號;通訊模塊在線,正在查找注冊,“Ñ”閃動。收到數據,“y”符號后出現“¬”;發送數據,“y”符號閃動。“y”符號的大小表示接收信號強弱。
⑦:記錄內容指示。與參數表設置有關(“記錄內容”][01/11]“選項”)。“記錄內容”僅選流量,指示為“FLOW”。 “記錄內容”選擇了其它項,指示按3s間隔交替顯示被選記錄內容的數值,如“H=0.102”、“I1=4.000”等。如果被顯示項的數值在不合格域,顯示的數值閃動。
⑧:瞬時流量數值。“581.9L/s”表示581.9升/秒。計量單位也可以是“m3/h”(立方米/每小時)。計量單位通過參數表“系統參數”][2/24]“流量單位”設置。
⑨:日歷鐘。“ 02.05.10.14:54’00” ”表示02年05月10日14時54分00秒。日歷鐘通過參數表“日歷鐘校準”來校準。
⑩:累計流量。“01509581m3”表示從“02年03月28日15時”到“02年05月10日14時54分00秒”,本流量計流量累計總數為:1509581 m3。
