電磁流量計的原理
更新時間：2021-11-23
電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線。屬國內首創，技術達到國內**水平。儀表結構簡單、可靠，無可動部件，工作壽命長。 無截流阻流部件，不存在壓力損失和流體堵塞現象。 無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。 測量精度不受被測介質的種類及其溫度、粘度、密度、壓力···
電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的
感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用
CAN現場總線。屬國內首創，技術達到國內**水平。
儀表結構簡單、可靠，無可動部件，工作壽命長。
無截流阻流部件，不存在壓力損失和流體堵塞現象。
無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電*材料的不同組合可適應不同介質的需要。
備有管道式、插入式等多種流量計型號。
采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
具備一體化和分離型兩種型式。
高清晰度LCD背光顯示。
電磁流量計簡介：
電磁流量計是根據法拉第電磁感應定律制定，用來測量導電流體的體積流量。由于獨特的特點，目前已**地應用于工業上各種導電液體的測量。主要用于化工、造紙、食品、紡織、冶金、環保、給排水等行業，與計算機配套可實現系統控制。
電磁流量計沒有可動部件，也沒有阻流件，不會引起壓力損失，同時也不會引起磨損，阻塞等問題。
電磁流量計是一體積流量測量儀表，在測量過程中不受被測介質的溫度、粘度、密度以及導電率（在一定范圍內）的影響。
電磁流量計的量程范圍寬，可達1：100。此外，電磁流量計只與被測介質的平均流速成正比，而與軸對稱的流動狀態（層流或紊流）無關。
電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，而且線性好，因此可以將測量信號直接用轉換器線性的轉換成標準信號輸出。LD-T型可就地指示，LD型可遠距離傳送。
產品特點：
１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
２、測量管內無阻礙流動部件，無壓損，直管段要求較低；
３、系列公稱通徑DN15～DN3000。傳感器襯里和電*材料有多種選擇；
４、轉換器，功耗低、零點穩定、*度高。流量范圍度可達1500：1；

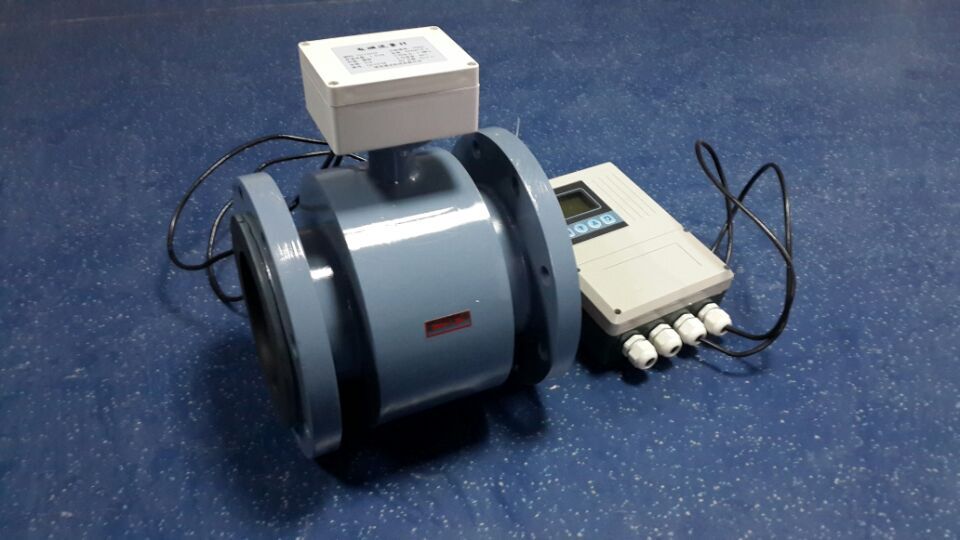

５、轉換器可與傳感器組成一體型或分離型；
６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
７、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電
流、脈沖、數字通訊、HART；
８、轉換器采用表面安裝技術（SMT），具有自檢和自診斷功能
| 執行標準 | JB／T 9248—1999 | |||||||
| 公稱通徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | |||||||
| *高流速 | 15m／s | |||||||
| *度 | DNl5～DN600 | 示值的：±0.3％（流速≥1m／s）；±3mm／s（流速<1m／s） | ||||||
| DN700—DN3000 | 示值的±0.5％（流速≥0.8m／S）；±4mm／s（流速<0.8m／S） | |||||||
| 流體電導率 | ≥5uS／cm | |||||||
| 公稱壓力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa | |||
| DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊訂貨 | ||||
| 環境溫度 | 傳感器 | —25℃—十60℃ | ||||||
| 轉換器及一體型 | —10℃—十60℃ | |||||||
| 襯里材料 | 聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯（F46）、加網PFA | |||||||
| *高流體溫度 | —體型 | 70℃ | ||||||
| 分離型 | 聚氯丁橡膠襯里 | 80℃；120℃（訂貨時注明） | ||||||
| 聚氨酯襯里 | 80℃ | |||||||
| 聚四氟乙烯襯里 | 100℃；150℃（訂貨時注明） | |||||||
| 聚全氟乙丙烯（F46） | ||||||||
| 加網PFA | ||||||||
| 信號電*和接地電*材料 | 不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 | |||||||
| 電*刮刀機構 | DN300—DN3000 | |||||||
| 連接法蘭材料 | 碳鋼 | |||||||
| 接地法蘭材料 | 不銹鋼1Crl8Ni9Ti | |||||||
|
進口保護 法蘭材料 |
DN65—DNl50 | 不銹鋼1Crl8Ni9Ti | ||||||
| DN200～DNl600 | 碳鋼十不銹鋼1Crl8Ni9Ti | |||||||
| 外殼防護 | DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 | IP65或IP68 | ||||||
| 其他傳感器、——體型流量計和分離型轉換器 | IP65 | |||||||
| 間距（分離型） | 轉換器距離傳感器一般不超過100m | |||||||
| 電*材料 | 耐蝕及耐磨性能 | |||||||
|
不銹鋼 0Crl8Nil2M02Ti |
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 | |||||||
| 哈氏合金B(yǎng) | 對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 | |||||||
| 哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 | |||||||
| 鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸、Fc＋＋、Cu＋＋）時，則腐蝕大為降低。 | |||||||
| 鉭 | 具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐——切化學介質（包括沸點的鹽酸、硝酸和l 50℃以下的硫酸）的腐蝕。在堿中刁；耐蝕。 | |||||||
| 鉑／鈦合金 | 幾乎能耐——切化學介質，但不適用于王水和銨鹽。 | |||||||
| 不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性的介質。 | |||||||
| 注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 | ||||||||
| 口徑mm | 流量范圍m3/h | 口徑mm | 流量范圍m3/h |
| φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
| φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
| φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
| φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
| φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
| φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
| φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
| φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
| φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
| φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
| φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
| φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
| φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
| φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
