超聲波多普勒流量計

更新時間:2021-11-23
提示:產品本身和使用說明如有所變化將不能通知到每一位客戶,如有需要請直接跟我公司銷售人員聯系。變化的部分包含但不限于以下部分:1.產品的功能、結構、形狀、顏色等。2.軟件的功能、結構、顯示方式、操作過程等。一、產品和技術參數1.1 產品簡介和工作原理本產品是在自然水域中測量水的流速、流量的傳感器。超聲波多普勒流量計分為傳感器、主機兩部分。傳感器有兩個換能器,一個發射,一個接收。當傳感器正對著水流方···






提示:產品本身和使用說明如有所變化將不能通知到每一位客戶,如有需要請直接跟我公司銷售人員聯系。變化的部分包含但不限于以下部分:

1.產品的功能、結構、形狀、顏色等。

2.軟件的功能、結構、顯示方式、操作過程等。


一、產品和技術參數

1.1 產品簡介和工作原理

本產品是在自然水域中測量水的流速、流量的傳感器。

超聲波多普勒流量計分為傳感器、主機兩部分。

傳感器有兩個換能器,一個發射,一個接收。當傳感器正對著水流方向,也就是逆流測量的前提下:

1.水流靜止情況下,接收到的頻率跟發射頻率一樣。

2.流速越快,接收傳感器接收到的頻率越快,會高于發射的頻率。

3.流速越慢,接收傳感器接收到的頻率越慢,但是會高于發射的頻率。

當傳感器順著水流方向測量的前提下:

1.水流靜止情況下,接收到的頻率跟發射頻率一樣。

2.流速越快,接收傳感器接收到的頻率越快,但是會低于發射的頻率。

3.流速越慢,接收傳感器接收到的頻率越慢,但是會低于發射的頻率。

從上面這個就可以通過硬件和軟件計算出水流流速和水流方向。


1.2技術參數

型號:DY-WW-LSLJZ

結構:分體式;

測量種類:流速、流量

用途:在線式測量

流速范圍:0.02m/s~5.00m/s(*小水深≥15cm);測量分辨率:1mm/s;精度:測量流速的±2~3% ;

流量范圍:正流量、反流量(這是選配項,默認是沒有的)

供電:12VDC~15VDC,

輸出信號:RS485;

無線傳輸:GPRS型RTU無線傳輸器(這是選配項,默認是沒有的)

傳感器電纜長度:10米;

被測水道類型:渠道,干渠、灌溉用水道;*小寬度>500毫米。

液體酸堿度要求:PH值在6~8之間,對傳感器無腐蝕性。

液體溫度要求:0~50℃

液體壓力要求:自然環境狀態下,1個標準大氣壓


1.3標準測量狀態

通電后,60秒鐘后出來流速和流量。

標準測量狀態不含主機,傳感器直接出來485信號,主機輸出流速和流量兩種數據。


1.4網絡服務器軟件和硬件要求

以下是通過無線GPRS發送數據到后臺服務器才需要的要求:

*種:接收數據在50個點以內的。

1.服務器的操作系統為Windows XP  SP3或者Windows 7  32位版本。

2.服務器要是聯通、電信的寬帶,帶寬4M以上,通訊良好。

3.服務器硬件要求:CPU為Intel或者AMD  雙核 2GHz以上,總共內存4GB(剩余1GB),硬盤至少兩個分區(每個分區剩余空間10GB以上),顯示器是*小17寸液晶(分辨率1024×768  80Hz)。

4.現場流量計安裝處,聯通或者移動的手機信號良好,并且無電磁干擾。


第二種:接收數據在51-200個點之間的。

1.服務器的操作系統為Windows XP  SP3或者Windows 7  32位版本。

2.服務器要是聯通、電信的寬帶,帶寬10M以上,通訊良好。

3.服務器硬件要求:CPU為Intel或者AMD  雙核 2.4GHz以上,總共內存4GB(剩余2GB),硬盤至少兩個分區(每個分區剩余空間30GB以上),顯示器是*小17寸液晶(分辨率1024×768  80Hz)。

4.現場流量計安裝處,聯通或者移動的手機信號良好,并且無電磁干擾。




1.5顯示界面


顯示水位截面圖


二、產品安裝

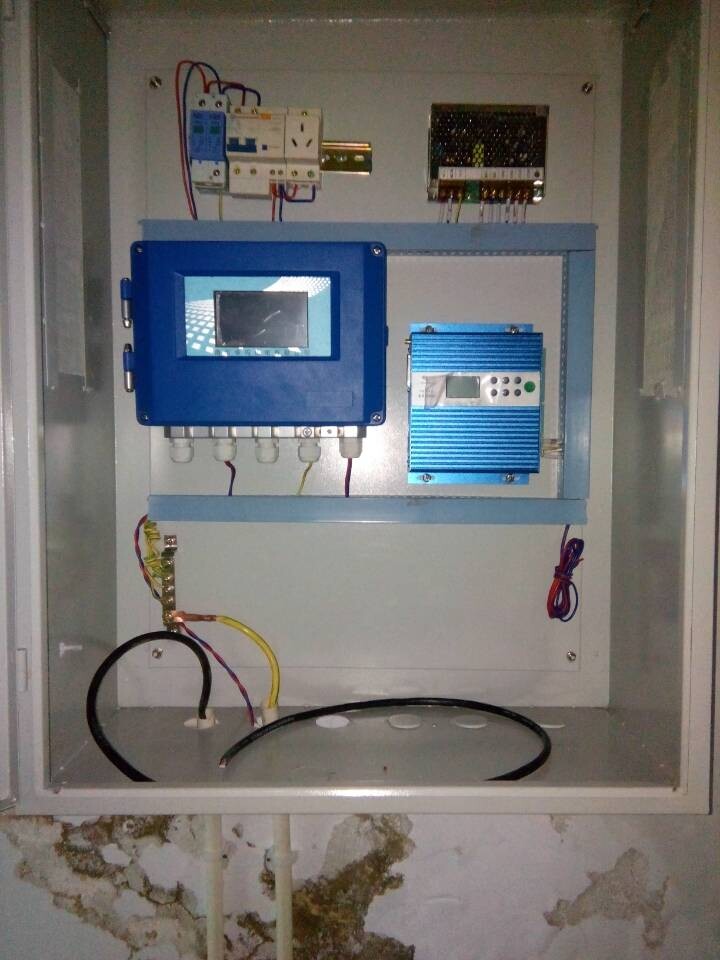

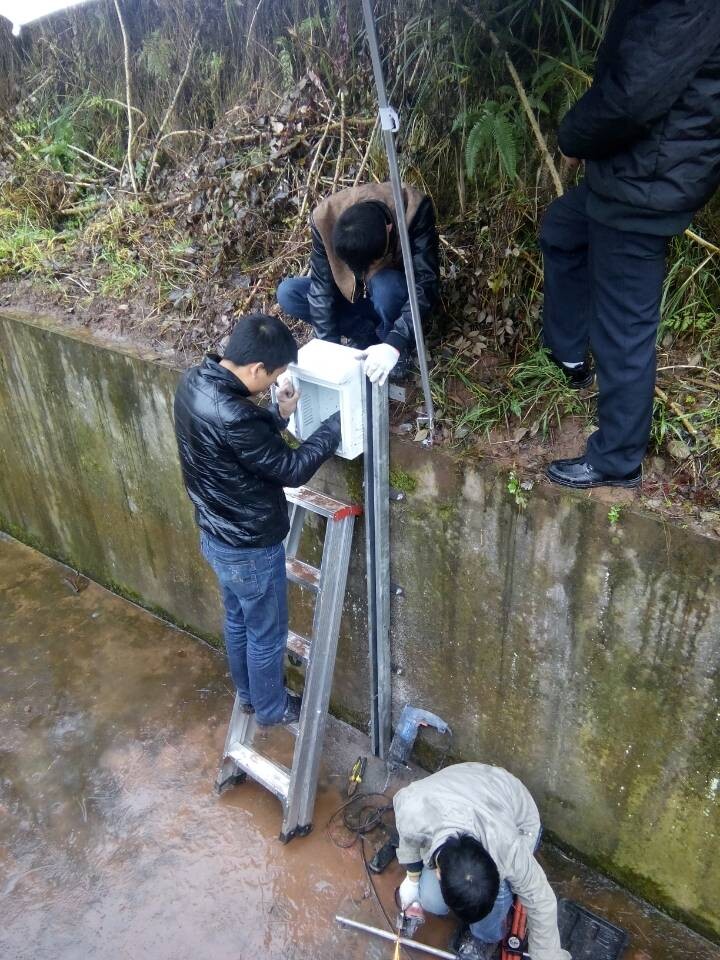

2.1傳感器安裝

灌溉渠道多數為矩形、梯形,少部分是圓形的。

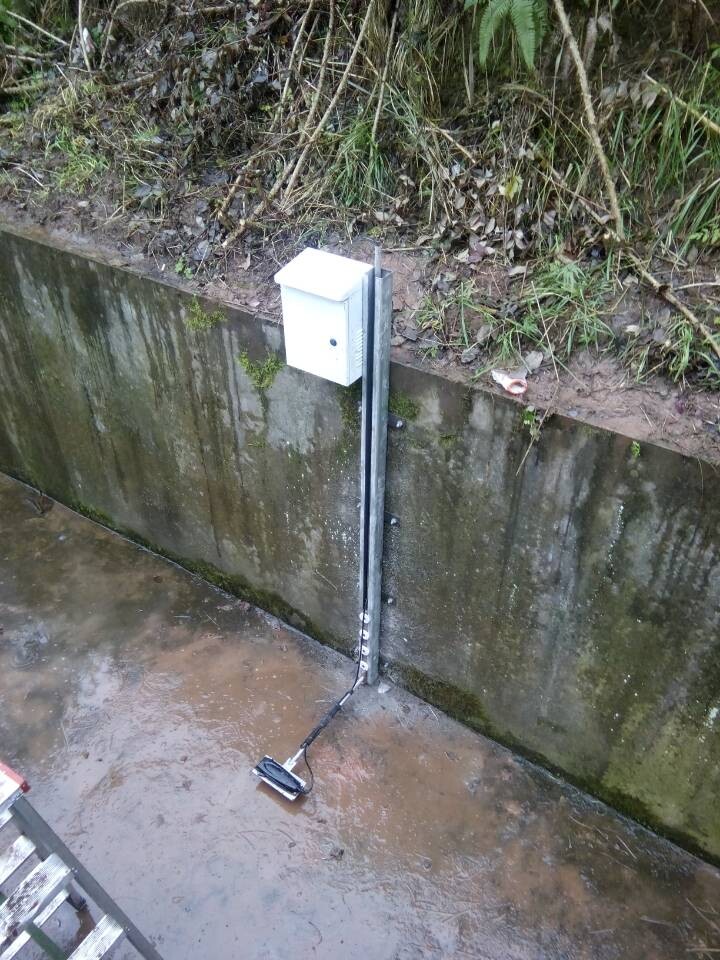

在灌溉渠道內,如果沒有沉積物,我們把傳感器安裝在渠道底部的正中央。如果有沉積物,把傳感器安裝在沉積物的旁邊。為了防止水流沖擊變動傳感器的安裝位置,傳感器底部有一個基座,專門用來固定在渠道上。也可以通過支架安裝,這樣要維修或者移動傳感器會更加方便。

三、服務器軟件(只有通過手機流量無線傳輸?shù)牧髁坑嫴庞羞@個功能)

3.1服務器軟件功能

服務器軟件可以接收到現場灌溉渠道傳感器發送過來的水位、溫度、流速的信息,在屏幕上顯示并保存起來,同時可以把以上數據通過計算得出現場的流量。










3.2服務器軟件各功能說明

服務器軟件右邊是基本的功能菜單,包括啟動軟件、關閉軟件、參數設置、退出軟件等。



頂部菜單分為5種產品:超聲波液位計、超聲波液位差計、明渠流量計、多普勒流速儀、雷達物位計。根據現場實際的產品來選擇對應的菜單。



3.3基本參數設置



在基本參數中,我們先選擇“DTU編號”,可以進行對應DTU的“物位上限m”和“物位下限m”設置。

其中幾個參數作用如下:

“物位基準補償m”:當現場傳感器測量中比實際水位高10個厘米,我們可以在這里輸入“-0.10”,這樣就把現場傳感器測量的誤差糾正過來。如果現場傳感器測量中比實際水位低30個厘米,我們可以在這里輸入“0.30”來糾正。

“流量補償系數”:默認為1.00,如果測量出來的流量比實際大,比如:實際流量是每小時900立方米,儀表測量出來是每小時1000立方米,我們可以把這個數值改為“0.90”,這樣計算出來的流量就跟實際流量接近。







四、操作菜單

在運行模式界面按Set鍵3秒鐘后,進入一級菜單界面:

◆參數沒有被鎖定的一級菜單界面:



◆|“1 參數鎖定”

1.“0 結束設置”:當選擇此項時,按Set鍵將退回到運行模式界面。

2.“1 不鎖定”:菜單不鎖定,允許別人改動。

3.“2 全局鎖定”:菜單上鎖,當你的參數設置好,不希望別人隨意改動,把菜單上鎖,這樣就要輸入密碼才能解鎖進行菜單操作。本流量計的初始密碼為25,用戶可以修改初始密碼任意設置自己的密碼(特別提醒請記住自己設置的密碼,如若忘記應與廠家聯系)。

★當參數未被鎖定時,按Set鍵進入?yún)?shù)鎖定的設置界面:

不鎖定:不鎖定,那將所有的菜單都可以隨意修改。

全局鎖定:全局鎖定后,必須輸入密碼才能修改。


★當參數被鎖定時,按Set鍵進入?yún)?shù)鎖定的解鎖界面

◆“2 報警設置”

1.瞬時流量報警模式:設置瞬時流量是否要設置報警值,分為三種狀態:

“關閉”:就是不設置報警。

“高位告警”:如果設置報警值是100立方米/小時,就是瞬時流量超過100立方米/小時開始報警。

“低位告警”:如果設置報警值是100立方米/小時,就是瞬時流量低于100立方米/小時開始報警。

2.瞬時流量報警值:就是設定瞬時流量到多少立方米/小時,開始報警。

3.瞬時流量報警回差:為了避免瞬時流量波動而引起的繼電器頻繁啟動和停止,需要設定一個波動幅度來避免這個情況的出現。

4.累計流量比例輸出

5.預先設定累計流量:如果設定累計流量是2500立方米,那么累計流量慢慢加起來達到2500立方米的時候,繼電器開始動作。

◆“3 參數校正”(這個菜單只有4-20mA輸出的時候才有用)

參數校正菜單是在輸出的電流值跟計算出來的電流值不同的時候,才需要修改。首先將儀表斷電,然后把萬用表打到20ma檔,萬用表正*接到流量計“mA1+”端子上,負*接到“mA1+”右邊的“GND”端子上,然后給儀表通電。通電1分鐘以后再測量電流。

1.4mA校正:

提示:因為普通萬用表有偏差,所以測量的時候,如果是有±0.01-0.02mA的差別,可以忽略不計。

進入4mA校正菜單,會有一個出廠設置的數,假設是“3100”。這個時候,先按增加鍵增加一個數字,這個時候萬用表上顯示的是目前輸出的電流值。

如果萬用表顯示電流低于4mA,可以用增加數值的方法增大輸出電流,直到萬用表上顯示4mA。這個時候可以退出4mA校正進入20mA校正菜單。

如果萬用表顯示電流高于4mA,可以用減少數值的方法減小輸出電流,直到萬用表上顯示4mA。這個時候可以退出4mA校正進入20mA校正菜單。

2.20ma校正:

進入20A校正菜單,會有一個出廠設置的數,假設是“7200”。這個時候,先按增加鍵增加一個數字,這個時候萬用表上顯示的是目前輸出的電流值。

如果萬用表顯示電流低于20mA,可以用增加數值的方法增大輸出電流,直到萬用表上顯示20mA。這個時候可以退出20mA校正進入20mA校正菜單。

如果萬用表顯示電流高于20mA,可以用減少數值的方法減小輸出電流,直到萬用表上顯示20mA。這個時候可以退出20mA校正菜單。

◆“4 通信設置”(這個菜單只有485輸出的時候才有用)

1.通信地址:默認是1,可以設置為1~32中任意一個數字。

2.波特率:默認是9600,可以有2400、4800、9600、19200四種可選擇。

3.工作方式:默認是查詢方式,也就是上位機發一個指令,儀表返回一次數據。這是標準的MODBUS協議。如果是我們廠家協議,可以做成“自動報告方式”,也就是不需要上位機給指令,儀表就一直往上位機傳測量到的數據。

◆“5 堰槽類型”

以下堰槽類型必須在“工作狀態”中設置為“啟動”才能夠使對應類型的渠道計算流量。下面所有單位都是米。

1.方形管道:需要輸入渠道邊長。

2.矩形管道:需要輸入渠道的寬度和高度。

3.梯形管道:需要輸入渠道的上底邊長度、下底邊長度、梯形渠道的高度。

4.圓形管道:需要輸入直徑。

5.橢圓形管道:需要輸入長半徑和短半徑。
